Rohrleitungssysteme durchziehen Produktionshallen, Heizräume, Labore und technische Anlagen in nahezu jedem Industriebetrieb. Wenn Beschäftigte oder Fachkräfte für Instandhaltung im Notfall schnell handeln müssen, entscheidet die korrekte Kennzeichnung über Sekunden – und damit im Ernstfall über Sicherheit oder Gefahr. Die Norm DIN 2403 bildet in Deutschland die maßgebliche Grundlage für die Kennzeichnung von Rohrleitungen.
Rechtlicher Rahmen: Wo ist die Kennzeichnung vorgeschrieben?
Eine direkte gesetzliche Verpflichtung zur Anwendung der DIN 2403 ergibt sich nicht aus einem einzelnen Paragraphen, sondern aus dem Zusammenspiel mehrerer Regelwerke. Die Betriebssicherheitsverordnung (BetrSichV) verpflichtet Arbeitgeber, Arbeitsmittel – dazu zählen auch Rohrleitungsanlagen – so zu gestalten und zu kennzeichnen, dass sie sicher betrieben werden können. Die zugehörigen Technischen Regeln für Betriebssicherheit (TRBS 1201 und TRBS 2141) konkretisieren diese Anforderungen für druckführende Anlagen. Ergänzend verweisen DGUV-Regeln und Gefährdungsbeurteilungen regelmäßig auf die DIN 2403 als anerkannte Regel der Technik. Wer die Norm einhält, erfüllt damit in der Regel die sicherheitstechnischen Mindestanforderungen.
Systematik der DIN 2403: Farben und Beschriftungen

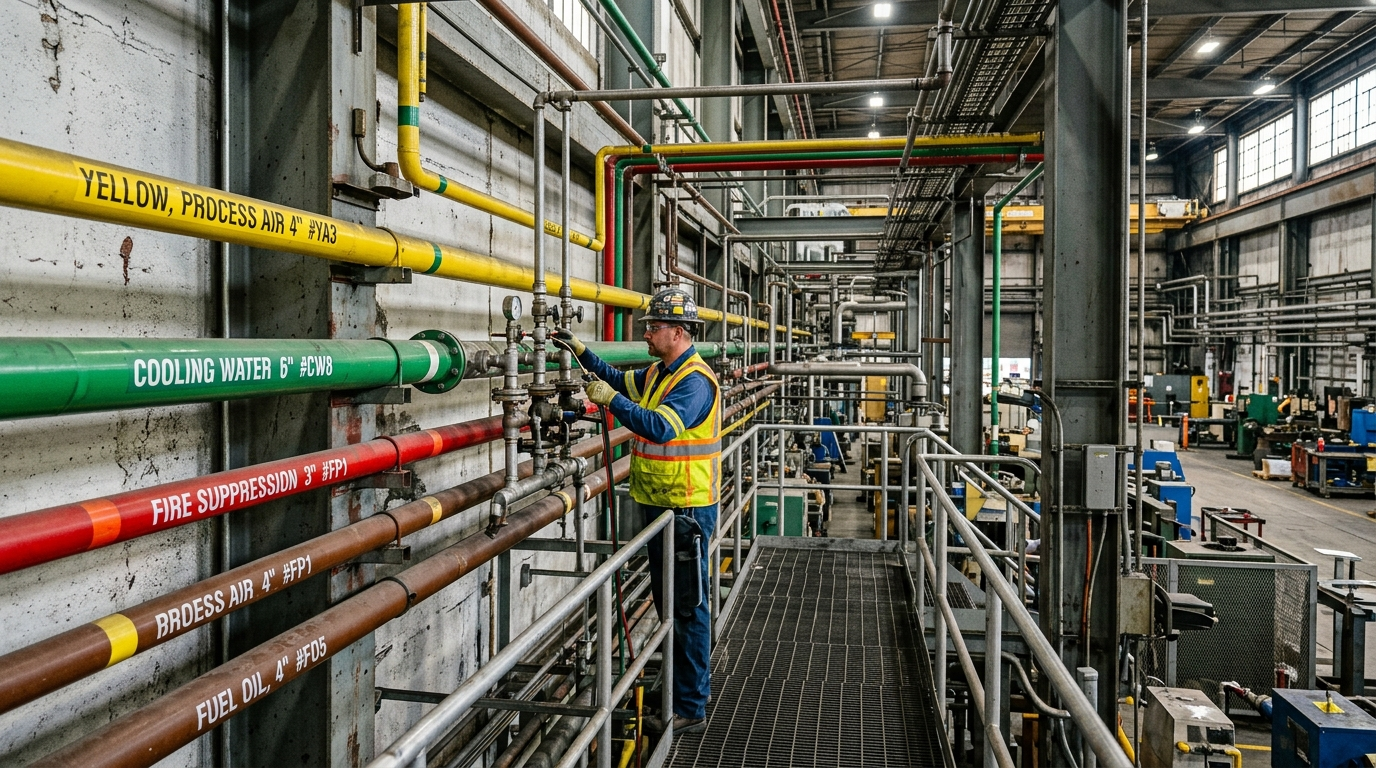

Die DIN 2403 ordnet Rohrleitungen nach dem transportierten Medium bestimmten Grundfarben zu. Diese Farbcodierung ermöglicht eine schnelle visuelle Identifikation auch ohne Lesen von Beschriftungen. Die wichtigsten Grundfarben im Überblick:
- Grün: Wasser (z.B. Trinkwasser, Löschwasser)
- Gelb: Gase (z.B. Erdgas, Druckluft, technische Gase)
- Braun: Öle, Kraftstoffe und brennbare Flüssigkeiten
- Grau: Luft (Raumlufttechnik, nicht druckgeführte Systeme)
- Silber/Grau (metallisch): Dampf und Kondensate
- Rot: Feuerlösch- und Sprinklerleitungen
Zusätzlich zur Grundfarbe schreibt die Norm die Anbringung von Beschriftungsringen oder Schildern vor, die den genauen Mediennamen, die Fließrichtung und – sofern relevant – Druck- und Temperaturbereiche ausweisen. Kennzeichnungen sind an Armaturen, Abzweigungen, Wanddurchführungen sowie in regelmäßigen Abständen entlang der Leitung anzubringen.
Gefährdungsbeurteilung als Ausgangspunkt
Vor der Beschaffung von Kennzeichnungsmaterial steht die Gefährdungsbeurteilung nach § 5 ArbSchG. Sie identifiziert, welche Rohrleitungen im Betrieb welche Medien führen und welche Gefährdungen davon ausgehen. Besonders relevant sind dabei Leitungen für brennbare, ätzende, giftige oder unter hohem Druck stehende Medien. Auf Basis dieser Beurteilung lässt sich ableiten, welche Kennzeichnungstiefe erforderlich ist und wo Nachbesserungsbedarf besteht.
Ein praxisbewährtes Vorgehen: Sicherheitsbeauftragte erstellen zunächst einen Bestandsplan aller Rohrleitungen mit Medienangabe, prüfen die vorhandene Kennzeichnung gegen die Anforderungen der DIN 2403 und dokumentieren Abweichungen. Dieses Vorgehen schafft nicht nur Rechtssicherheit, sondern erleichtert auch die Einweisung neuer Beschäftigter und externer Dienstleister.
Praktische Umsetzung: Worauf es bei der Nachrüstung ankommt
Bei der Nachrüstung oder Erstausstattung gilt: Kennzeichnungsmaterialien müssen dauerhaft haften, beständig gegenüber den vorherrschenden Umgebungsbedingungen (Temperatur, Feuchtigkeit, chemische Einflüsse) sein und gut lesbar bleiben. Für Außenanlagen sind UV-beständige Materialien erforderlich. Die Schriftgröße auf Beschriftungsschildern richtet sich nach dem Rohrdurchmesser und der maximalen Leseentfernung. Wer Rohrleitungskennzeichnungen nach DIN 2403 beschaffen möchte, findet entsprechende Produkte in der Kategorie Rohrleitungskennzeichnung nach DIN 2403.
Fazit: Die Kennzeichnung von Rohrleitungen nach DIN 2403 ist kein bürokratischer Formalismus, sondern eine praktische Sicherheitsmaßnahme, die in der Gefährdungsbeurteilung verankert sein muss. Regelmäßige Kontrollen – etwa im Rahmen der jährlichen Sicherheitsbegehung – stellen sicher, dass Kennzeichnungen vollständig, lesbar und aktuell bleiben.
