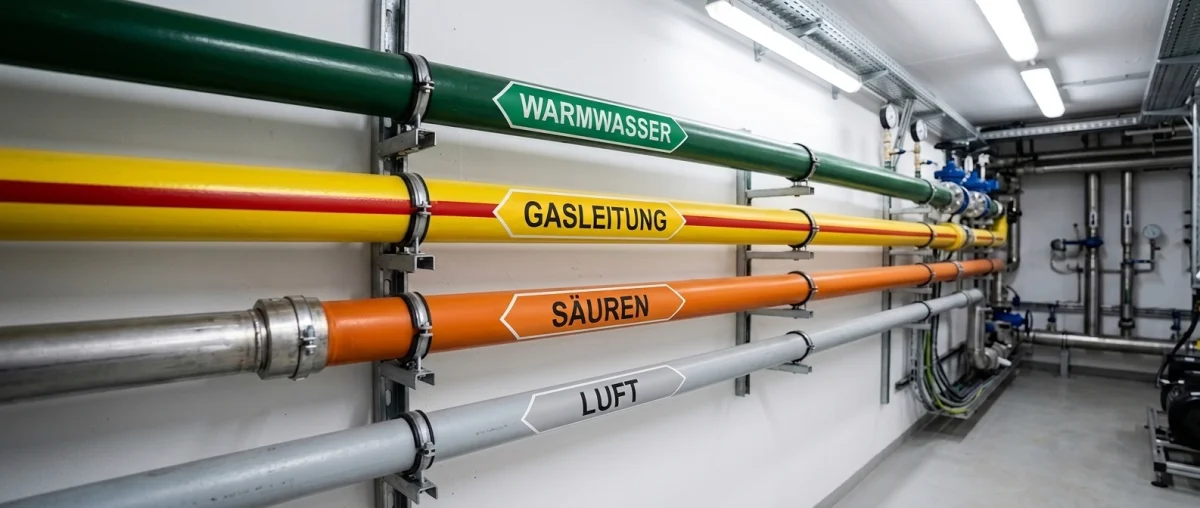

Rohrleitungskennzeichnung nach DIN 2403: Farben, Pfeile und Vorschriften einfach erklärt

Warum ist Rohrleitungskennzeichnung Pflicht?

Die Kennzeichnung von Rohrleitungen dient drei zentralen Zwecken: Sie hilft bei der Instandhaltung (Welcher Stoff fließt in welcher Leitung?), sie ist unerlässlich für eine wirksame Brandbekämpfung (Wo ist das Löschwasser? Wo liegt die Gasleitung?) und sie schützt Mitarbeiter vor Verwechslungen, die zu schweren Unfällen führen können.

Die rechtliche Grundlage ergibt sich aus mehreren Quellen: Die europäische Richtlinie 92/58/EWG fordert, dass Rohrleitungen mit gefährlichen Stoffen gekennzeichnet werden müssen. Die deutsche Arbeitsstättenverordnung konkretisiert dies, und die Technische Regel ASR A1.3 verweist auf die DIN 2403 als maßgebliche Norm für die praktische Umsetzung.

Die DIN 2403 gilt für alle nicht erdverlegten Rohrleitungen in Betrieben aller Art – von Produktionshallen über Laboratorien bis hin zu Heizungsanlagen und Versorgungseinrichtungen. Die aktuelle Fassung stammt aus Oktober 2018 und enthält gegenüber der Vorgängerversion von 2014 aktualisierte Erkennungsweiten und präzisierte Vorgaben zu Gefahrstoffsymbolen.

Alle 10 Stoffgruppen mit Farbtabelle

Die DIN 2403 unterteilt Durchflussstoffe in 10 Gruppen, denen jeweils eine RAL-Farbe zugeordnet ist. Diese Farbcodierung ist die Basis jeder Rohrleitungskennzeichnung:

Zusatzfarben: Brennbar vs. nicht brennbar

Bei Gasen (Gruppen 4 und 5) und Flüssigkeiten (Gruppen 8 und 9) reicht die Grundfarbe allein nicht aus, um die Gefahr einzuschätzen. Deshalb schreibt die DIN 2403 Zusatzfarben vor, die auf dem Kennzeichnungsetikett als schmaler Streifen neben der Grundfarbe erscheinen:

Das Verhältnis der Breite von Gruppenfarbe zu Zusatzfarbe beträgt 2:1. Bei einem 75 mm breiten Etikett ist also der farbige Hauptstreifen 50 mm breit und der Zusatzstreifen 25 mm.

Wo und wie oft anbringen?

Die DIN 2403 macht klare Vorgaben zur Platzierung:

• Alle 10 Meter über die gesamte sichtbare Rohrlänge
• Am Anfang und Ende jeder Rohrleitung
• An allen betriebswichtigen Punkten: Wanddurchführungen, Abzweigungen, Armaturen (Ventile, Schieber), T-Stücke, Pumpen
• An gefahrenträchtigen Stellen wie Übergängen zwischen Bereichen, Zugängen zu Technikräumen
• Die Kennzeichnung muss von allen relevanten Betrachtungsseiten erkennbar sein – bei freiliegenden Rohren also mindestens von 4 Seiten (oben, unten, links, rechts)

Erkennungsweite: Wie groß muss die Kennzeichnung sein?

Die DIN 2403 enthält seit der Fassung von 2014 konkrete Angaben zur Erkennungsweite. Die Mindestbreite und Schriftgröße richten sich nach der Entfernung, aus der die Kennzeichnung erkennbar sein muss:

In großen Produktionshallen oder Freiluftanlagen sind dementsprechend deutlich größere Etiketten erforderlich als im Technikraum eines Bürogebäudes. Planen Sie die Etikettengröße bereits bei der Anlagenplanung mit ein.

Gefahrstoffe in Rohrleitungen: GHS-Piktogramme nach TRGS 201

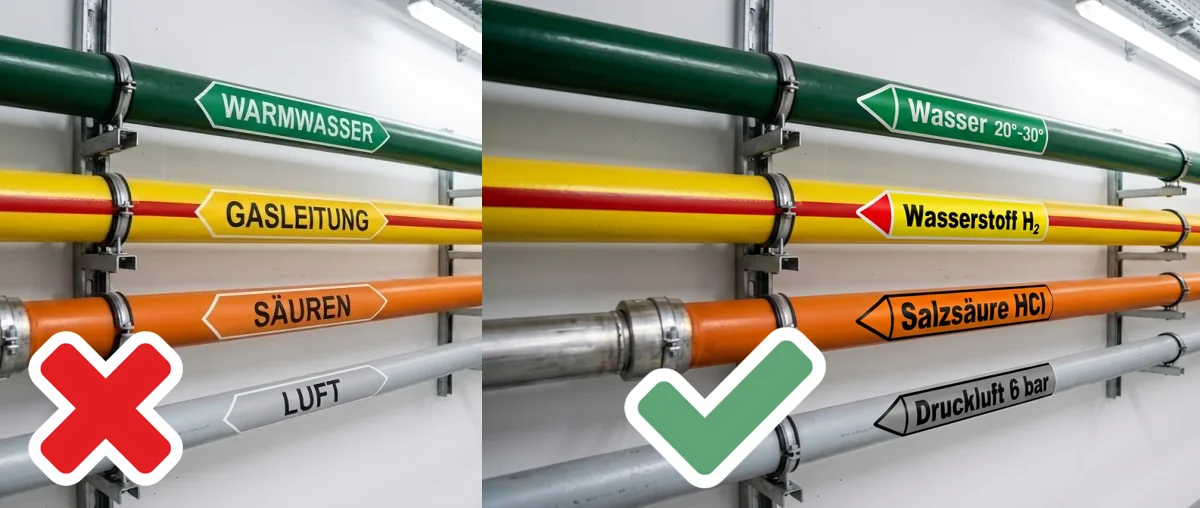

Wenn eine Rohrleitung einen Gefahrstoff transportiert, reicht die Farbkennzeichnung allein nicht aus. Zusätzlich ist ein GHS-Gefahrenpiktogramm auf dem Etikett erforderlich. Die TRGS 201 (Technische Regel für Gefahrstoffe) regelt die vereinfachte Kennzeichnung: Stoffname plus GHS-Piktogramm.

Typische Kombinationen:

• Schwefelsäure (Rohrfarbe Orange): GHS05 (Ätzwirkung)
• Erdgas (Rohrfarbe Gelb + Rot): GHS02 (Flamme)
• Stickstoff (Rohrfarbe Gelb + Schwarz): GHS04 (Gasflasche) – wegen Erstickungsgefahr in geschlossenen Räumen
• Natronlauge (Rohrfarbe Violett): GHS05 (Ätzwirkung)
• Heizöl (Rohrfarbe Braun + Rot): GHS02 (Flamme) + GHS09 (Umwelt)

Seit der DIN 2403 Fassung von 2014 sind die aktuellen GHS-Piktogramme (rot umrandete Rauten) ausdrücklich in der Norm verankert. Die alten orangefarbenen Gefahrensymbole dürfen nicht mehr verwendet werden.

Material: Welche Aufkleber halten auf Rohren?

Rohrleitungen stellen besondere Anforderungen an das Aufklebermaterial:

• Temperaturbeständigkeit: Dampfleitungen können über 100 °C heiß werden, Kälteleitungen weit unter 0 °C. Das Klebematerial muss in beiden Extremen zuverlässig haften.
• Chemikalienbeständigkeit: In der Nähe von Säure- und Laugenleitungen können Spritzer und Dämpfe das Etikett angreifen. PVC-Folie mit Schutzlaminat bietet hier die beste Beständigkeit.
• Krümmung: Auf Rohren mit kleinem Durchmesser muss der Aufkleber flexibel genug sein, um sich ohne Faltenbildung um die Rundung zu legen. Weich-PVC-Folien eignen sich hier besser als steife Materialien.
• Haftung auf unterschiedlichen Untergründen: Rohre aus Edelstahl, Kupfer, verzinktem Stahl, Kunststoff (PE, PP, PVC) oder lackiertem Metall erfordern unterschiedliche Klebstoffe. Universalhaftkleber auf Acrylatbasis decken die meisten Untergründe ab.

ergo-safe verwendet für alle Rohrleitungskennzeichnungen hochwertige PVC-Klebefolie von Orafol – beständig gegen Temperaturschwankungen, Reinigungsmittel und UV-Strahlung, mit einem Universalkleber, der auf Metall und den meisten Kunststoffen zuverlässig haftet.

Häufig gestellte Fragen

In welchem Abstand müssen Rohrleitungen gekennzeichnet werden?

Laut DIN 2403 längstens alle 10 Meter über die gesamte sichtbare Rohrlänge. Zusätzlich an allen betriebswichtigen Punkten: Anfang, Ende, Wanddurchführungen, Armaturen und Abzweigungen.

Wie breit muss die Rohrleitungskennzeichnung sein?

Die Mindestbreite beträgt 75 mm. Bei größeren Erkennungsweiten steigt die Anforderung bis auf 250 mm. Die Schrifthöhe beginnt bei 5 mm und steigt auf bis zu 40 mm bei Erkennungsweiten über 16 Meter.

Gilt DIN 2403 auch für erdverlegte Rohre?

Nein. Die DIN 2403 gilt ausschließlich für nicht erdverlegte Rohrleitungen. Für erdverlegte Leitungen gelten andere Vorschriften, z. B. zur Kennzeichnung mit Trassenbändern.

Was ist der Unterschied zwischen Gruppenfarbe und Zusatzfarbe?

Die Gruppenfarbe kennzeichnet die Stoffgruppe (z. B. Gelb für Gase). Die Zusatzfarbe unterscheidet innerhalb der Gruppe: Rot steht für brennbar, Schwarz für nicht brennbar. Das Breitenverhältnis beträgt 2:1 (Gruppenfarbe : Zusatzfarbe).

Muss ein Fließrichtungspfeil vorhanden sein?

Ja. Die Fließrichtung muss auf jedem Kennzeichnungsetikett durch einen Pfeil angegeben werden. Bei selbstklebenden Pfeiletiketten wird die Richtung typischerweise durch das Abschneiden einer Spitze dargestellt. Bei Rohren, die in beide Richtungen durchströmt werden (z. B. Heizungsvor- und -rücklauf), sind Doppelpfeile zu verwenden.

Müssen auch Wasserleitungen gekennzeichnet werden?

Ja. Auch wenn Wasser nicht als Gefahrstoff gilt, schreibt die DIN 2403 die Kennzeichnung aller Rohrleitungen vor – einschließlich Trinkwasser, Kühlwasser und Brauchwasser. Dies ist besonders für die Instandhaltung und Brandbekämpfung wichtig: Die Feuerwehr muss sofort erkennen, wo das Löschwasser fließt.

Fazit: Normgerechte Rohrkennzeichnung – Sicherheit, die im Ernstfall Leben rettet

Eine korrekte Rohrleitungskennzeichnung nach DIN 2403 ist kein bürokratischer Selbstzweck. Sie schützt Mitarbeiter vor Verwechslungen, ermöglicht der Feuerwehr schnelles Handeln und erleichtert Wartungs- und Instandhaltungsarbeiten erheblich. Mit der richtigen Farbcodierung, normgerechten Erkennungsweiten und beständigem Material investieren Sie in die Sicherheit Ihres Betriebs.
