Welche Normen regeln die Sicherheit von Roboteranlagen?
Roboteranlagen unterliegen als Maschinen der Maschinenrichtlinie 2006/42/EG (und ab Januar 2027 der neuen EU-Maschinenverordnung 2023/1230). Für die spezifischen Sicherheitsanforderungen an Industrieroboter sind mehrere Normen relevant:
| Norm | Regelungsbereich |
|---|---|
| DIN EN ISO 10218-1 | Sicherheitsanforderungen an den Industrieroboter selbst (Achsen, Steuerung, Bremsen) |
| DIN EN ISO 10218-2 | Sicherheitsanforderungen an Robotersysteme und deren Integration – inkl. Schutzzäune, Zugänge und Kennzeichnung |
| ISO/TS 15066 | Spezifische Anforderungen an kollaborierende Roboter (Cobots) – Kraft- und Druckgrenzwerte bei Kontakt |
| DIN EN ISO 12100 | Risikobeurteilung und Risikominderung – bestimmt, welche Kennzeichnung erforderlich ist |
| DIN EN ISO 7010 | Sicherheitszeichen (Warn-, Verbots-, Gebotszeichen) – definiert die Piktogramme selbst |
| DIN EN ISO 13857 | Sicherheitsabstände – bestimmt die Dimensionierung des Schutzzauns |
| DIN EN ISO 14120 | Anforderungen an trennende Schutzeinrichtungen (Schutzzäune, Schutztüren) |
| DGUV Information 209-074 | Praxisleitfaden „Industrieroboter" – interpretiert die Normen mit vielen Beispielen |
Typische Sicherheitszeichen an Roboterzellen
Die konkreten Zeichen ergeben sich aus der Risikobeurteilung nach DIN EN ISO 12100. An Roboterzellen mit Schutzzaun sind jedoch bestimmte Gefährdungen so häufig, dass die folgenden Zeichen in der Praxis fast immer zum Einsatz kommen:
Warnzeichen (gelbe Dreiecke)
| Zeichen | Bedeutung | Typischer Anbringungsort |
|---|---|---|
| W012 | Warnung vor elektrischer Spannung | Schaltschrank der Robotersteuerung |
| W017 | Warnung vor heißer Oberfläche | Schweißbereich, Werkstückauflage |
| W018 | Warnung vor automatischem Anlauf | An jeder Schutzzauntür – zentrale Warnung! |
| W024 | Warnung vor Handverletzungen | Quetsch- und Scherstellen am Werkzeug |
| W030 | Warnung vor Einzugsgefahr | Förderbänder, Rollenbahnen innerhalb der Zelle |
| W004 | Warnung vor Laserstrahl | Laserschweißanlagen, Laservermessungssysteme |
Verbotszeichen (rote Kreise)
| Zeichen | Bedeutung | Typischer Anbringungsort |
|---|---|---|
| P006 | Zutritt für Unbefugte verboten | An jeder Zugangstür zum Schutzzaun |
| P031 | Schalten verboten | Hauptschalter während Wartungsarbeiten |
Gebotszeichen (blaue Kreise)
| Zeichen | Bedeutung | Typischer Anbringungsort |
|---|---|---|
| M002 | Gehörschutz benutzen | Bei Lärm > 85 dB(A) innerhalb der Zelle |
| M004 | Augenschutz benutzen | Schweißroboterzellen, Schleifen, Lasern |
| M008 | Fußschutz benutzen | Allgemein im Produktionsbereich |
| M009 | Handschutz benutzen | Bereiche mit scharfkantigen Werkstücken |
Betriebsanweisungstafeln am Schutzzaun
Bei komplexen Roboteranlagen reichen einzelne Piktogramme oft nicht aus, um alle Gefährdungen und Verhaltensregeln zu kommunizieren. Hier kommen Betriebsanweisungstafeln zum Einsatz – großformatige, mehrfarbige Sicherheitstafeln, die alle relevanten Informationen auf einen Blick zusammenfassen.
Die Maschinenrichtlinie empfiehlt solche kombinierten Warnhinweise ausdrücklich. Eine Betriebsanweisungstafel am Zugang zur Roboterzelle enthält typischerweise:
- Alle identifizierten Gefahren im Inneren der Zelle (Quetschen, Scheren, Stoßen, Verbrennung, elektrische Spannung)
- Erforderliche PSA für den Zutritt (Sicherheitsschuhe, Schutzbrille, Gehörschutz, Handschuhe)
- Verhaltensregeln für Normalbetrieb und Wartung
- Notfallmaßnahmen und Standort des Not-Halt-Tasters
- Den ausdrücklichen Hinweis, dass die Anlage nicht mit manipulierten, deaktivierten oder defekten Schutzeinrichtungen betrieben werden darf
- Kontaktinformationen des Verantwortlichen
Cobots ohne Schutzzaun: Was ändert sich bei der Kennzeichnung?
Kollaborierende Roboter (Cobots) arbeiten in einem gemeinsamen Arbeitsraum mit dem Menschen – ohne trennenden Schutzzaun. Das bedeutet aber nicht, dass keine Kennzeichnung erforderlich ist. Im Gegenteil: Da keine physische Barriere den Menschen vom Roboter trennt, wird die Benutzerinformation noch wichtiger.
Die ISO/TS 15066 definiert biomechanische Grenzwerte für Kraft und Druck, die bei einem Kontakt zwischen Roboter und Mensch nicht überschritten werden dürfen. Typische Kennzeichnungen an Cobot-Arbeitsplätzen sind:
- Hinweisschilder mit den maximal zulässigen Geschwindigkeiten und Kräften des Roboters
- W024 (Warnung vor Handverletzungen) an Stellen, wo Quetschgefahr besteht
- Gebotszeichen für erforderliche PSA, z. B. M009 (Handschutz) bei der Handhabung scharfkantiger Werkstücke
- Bodenmarkierungen, die den kollaborativen Arbeitsbereich visuell abgrenzen
- Hinweis auf den Not-Halt und dessen Standort
Material: Blechschilder vs. PVC-Aufkleber – wann was?
An Roboteranlagen stellt sich eine besondere Materialfrage: Auf einem Schutzzaun aus Drahtgeflecht können Aufkleber nicht direkt angebracht werden. Hier müssen alternative Lösungen her. ergo-safe bietet beide Varianten:
| Eigenschaft | Aluminium-Blechschilder | PVC-Aufkleber |
|---|---|---|
| Anbringung auf Schutzzäunen | Einhängen in Maschen oder Verschrauben | Nicht möglich auf Drahtgeflecht |
| Anbringung auf glatten Flächen | Verschrauben oder mit Magnethalter | Selbstklebend, schnelle Montage |
| Witterungsbeständigkeit | Sehr hoch (eloxiertes Aluminium) | Hoch (PVC-Folie + UV-Schutz) |
| Reinigungsmittelbeständigkeit | Sehr hoch | Hoch (Orafol-Industriefolie) |
| Vibrationsfestigkeit | Sehr hoch (mechanische Befestigung) | Hoch (Universalkleber auf Acrylatbasis) |
| Flexibilität bei Änderungen | Niedrig (Schraublöcher bleiben) | Hoch (rückstandsfrei entfernbar) |
| Kosten pro Stück | Höher | Niedriger |
| Typischer Einsatzort | Schutzzaun, Außenbereich, Schilder > DIN A4 | Schaltschrank, Maschinengehäuse, Schutztüren |
In der Praxis wird häufig eine Kombination eingesetzt: Die Betriebsanweisungstafel am Schutzzaun als Blechschild zum Einhängen, die einzelnen Piktogramme an Schaltschränken und Maschinengehäusen als PVC-Aufkleber.

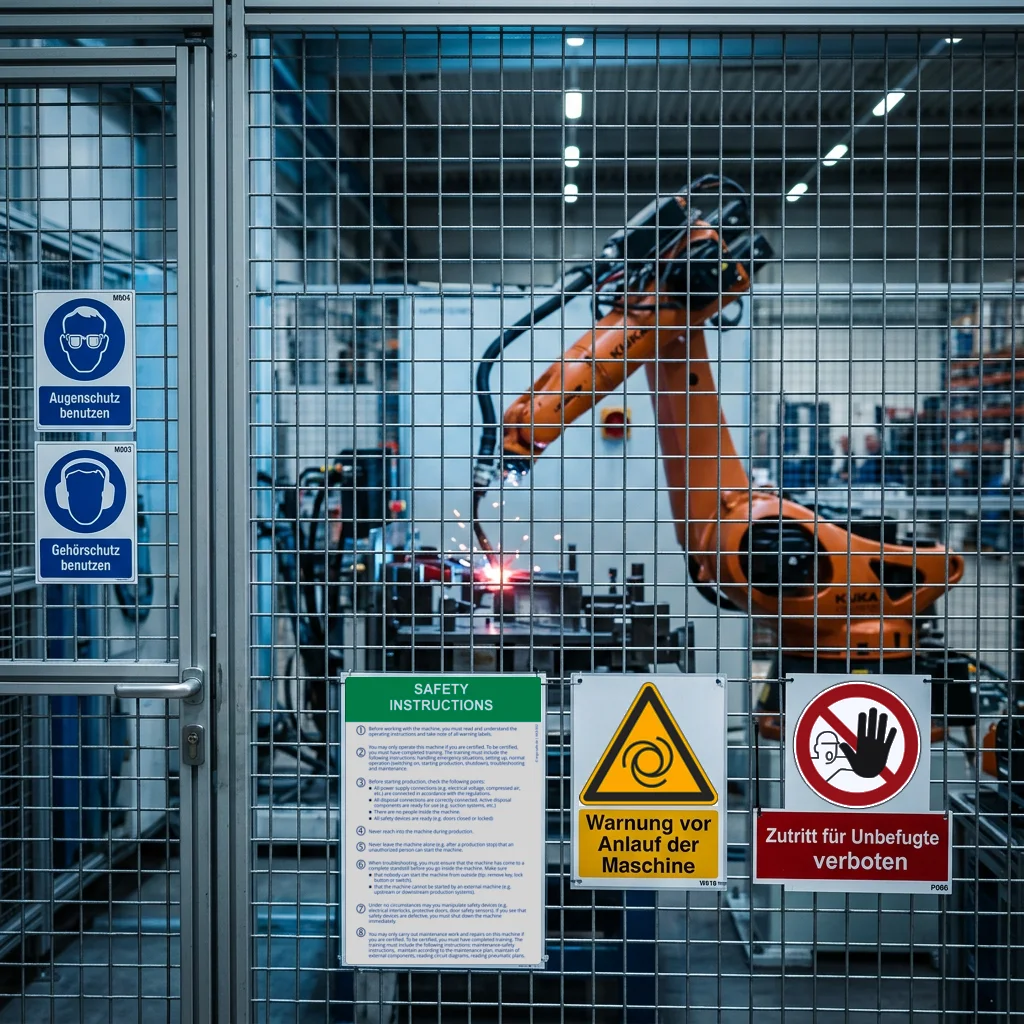

Praxis-Beispiel: Kennzeichnung einer Schweißroboterzelle
Beispiel: 6-Achs-Schweißroboter mit Schutzzaun, Drehtisch und Absauganlage
Aus der Risikobeurteilung nach DIN EN ISO 12100 ergeben sich folgende Restrisiken und die zugehörige Kennzeichnung:
Am Zugang zum Schutzzaun (Schutztür):
- Betriebsanweisungstafel (Blechschild, eingehängt) mit allen Gefahren, PSA-Anforderungen und Verhaltensregeln
- W018 – Warnung vor automatischem Anlauf (PVC-Aufkleber auf der Schutztür)
- P006 – Zutritt für Unbefugte verboten (PVC-Aufkleber auf der Schutztür)
Am Schaltschrank:
- W012 – Warnung vor elektrischer Spannung (PVC-Aufkleber)
- P031 – Schalten verboten (als Anhängeschild für Wartungsarbeiten)
Im Inneren der Zelle (sichtbar bei geöffneter Tür):
- W017 – Warnung vor heißer Oberfläche (am Drehtisch und an der Schweißvorrichtung)
- W024 – Warnung vor Handverletzungen (an Quetschstellen am Werkzeugwechsler)
- M004 – Augenschutz benutzen (Schweißstrahlung)
- M002 – Gehörschutz benutzen (Lärm beim Schweißen > 85 dB)
An der Absauganlage:
- W030 – Warnung vor Einzugsgefahr (am Ventilator)
- Hinweisschild „Absaugung nicht abschalten" (individueller Druck)
Risikobeurteilung und Kennzeichnung aus einer Hand
ergo-safe unterstützt Maschinenbauer und Systemintegratoren nicht nur mit hochwertigen Sicherheitsaufklebern und Blechschildern, sondern bietet auch professionelle Risikobeurteilungen nach DIN EN ISO 12100, Erstellung von Betriebsanleitungen und CE-Nachweisdokumentationen an. So erhalten Sie die Kennzeichnung, die exakt zu den Ergebnissen Ihrer Risikobeurteilung passt.
▶ Dienstleistungen auf ergo-safe.de entdeckenHäufig gestellte Fragen
Welche Normen regeln die Sicherheit von Roboteranlagen?
Die zentralen Normen sind DIN EN ISO 10218-1 und DIN EN ISO 10218-2 für die Sicherheitsanforderungen an Industrieroboter und deren Integration. Ergänzend gelten ISO/TS 15066 für kollaborierende Roboter, DIN EN ISO 12100 für die Risikobeurteilung, DIN EN ISO 7010 für die Sicherheitszeichen und DIN EN ISO 14120 für trennende Schutzeinrichtungen. Ein guter Praxisleitfaden ist die DGUV Information 209-074 „Industrieroboter".
Müssen Sicherheitszeichen am Schutzzaun aus Blech sein?
Auf Schutzzäunen aus Drahtgeflecht können Aufkleber nicht angebracht werden – hier sind Blechschilder zum Einhängen oder Verschrauben die einzige Lösung. Auf glatten Flächen wie Schutztüren und Schaltschränken sind PVC-Aufkleber die schnellere und günstigere Alternative. In der Praxis wird oft beides kombiniert.
Was muss auf einer Betriebsanweisung am Schutzzaun stehen?
Alle identifizierten Gefahren im Inneren der Zelle, erforderliche PSA, Verhaltensregeln für Normalbetrieb und Wartung, Notfallmaßnahmen und der ausdrückliche Hinweis, dass die Anlage nicht mit manipulierten Schutzeinrichtungen betrieben werden darf.
Braucht ein Cobot auch Sicherheitskennzeichnung?
Ja. Auch schutzzaunlose Cobot-Arbeitsplätze müssen die Restrisiken aus der Risikobeurteilung durch Sicherheitszeichen kommunizieren. Da keine physische Barriere den Menschen trennt, ist die Benutzerinformation sogar besonders wichtig – Hinweise auf Quetschgefahr, PSA-Anforderungen und Kraft-/Geschwindigkeitsgrenzen.
Was passiert beim Umbau einer bestehenden Roboteranlage?
Wenn der Umbau eine „wesentliche Veränderung" im Sinne der Maschinenverordnung darstellt – z. B. Änderung des Werkzeugs, Erweiterung des Arbeitsraums oder Hinzufügen neuer Prozesse – muss eine neue Risikobeurteilung durchgeführt und die Kennzeichnung entsprechend angepasst werden. Der Betreiber wird in diesem Fall zum Hersteller. ergo-safe unterstützt bei der Risikobeurteilung und liefert die passenden Schilder.
Fazit: Roboteranlagen erfordern mehr als einzelne Piktogramme
Die Sicherheitskennzeichnung an Roboteranlagen ist komplex – und das aus gutem Grund. Roboteranlagen vereinen eine Vielzahl von Gefährdungen auf engem Raum: mechanische, elektrische, thermische Risiken und das Risiko des automatischen Anlaufs. Die Kombination aus Betriebsanweisungstafeln am Schutzzaun und einzelnen Sicherheitszeichen an den jeweiligen Gefahrenstellen stellt sicher, dass Bediener, Instandhalter und Rettungskräfte jederzeit wissen, womit sie es zu tun haben.
